Travels:
- X-Axis: 7.9"
- Y-Axis: 17.3"
- Z-Axis: 12.0"
- A-Axis: 120 - 30 degrees
- C-Axis: 360 degrees
Table:
- Work Area Diameter: 5.5"
- Maximum Loading Capacity (Table Side / Table Side): 88.2 / 24.3 Lbs
- Maximum Table Load Inertia (Table Side / Table Side): 991 / 103 PSI
Spindle:
- Spindle Speed: 16,000 RPM
- Tapping Speed: 6,000 RPM
- Spindle Taper: BT30
Turning Spindle:
- Spindle Speed: 2,000 RPM
- Maximum Positioning Speed: 200 RPM
- Maximum Positioning Time: 0.8 sec / 180 deg
Feed Rate:
- Rapid Traverse X, Y, Z-Axis: 1,989 IPM
- Cutting Feed Rate X, Y, X-Axis: 0.04 - 1,181 IPM
- Cutting Feed Rate C-Axis: 15.9 RPM
- Rapid Feed Rate A-Axis: 60 RPM
- Rapid Feed Rate C-Axis: 200 RPM
ATC:
- Tool Shank Type: BT30
- Pull Stud Type: MAS P30T-2
- Tool Storage Capacity: 22
- Maximum Tool Diameter: 3.1"
- Maximum Tool Length: 7.9"
- Maximum Tool Weight: 6.6 Lbs
- Tool Selection: Random Path
- Tool Change Time (Toot-to-Tool): 0.9 seconds
- Tool Change Time (Chip-to-Chip): 1.4 seconds
Motors:
- For 16,000 RPM Spindle (10 min / cont): 9.8 / 6.5 HP
- For Axis Feed X and Y-Axis: 1.34 HP
- For Axis Feed Z-Axis: 2.4 HP
- For A-Axis: 2.4 HP
- For C-Axis: 5.6 HP
Power Source:
- Power Supply: 200-230/3/50/60
- Power Capacity: 9.5 kVA
- Working Pressure: 0.4 - 0.6 Mpa
- Required Air Flow: 130 Liters / Min
Dimensions:
- Machine Height: 102.5"
- Floor Space Required (Including Chip Conveyor): 50.4" x 150.7"
- Weight: 5979 Lbs
Equipped With:
Comments:

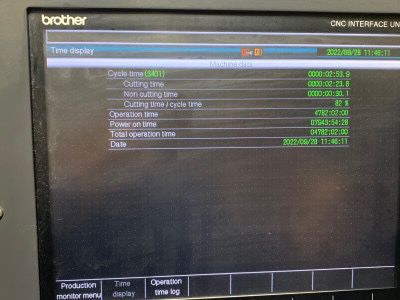

- Approximately 4000 hours of use

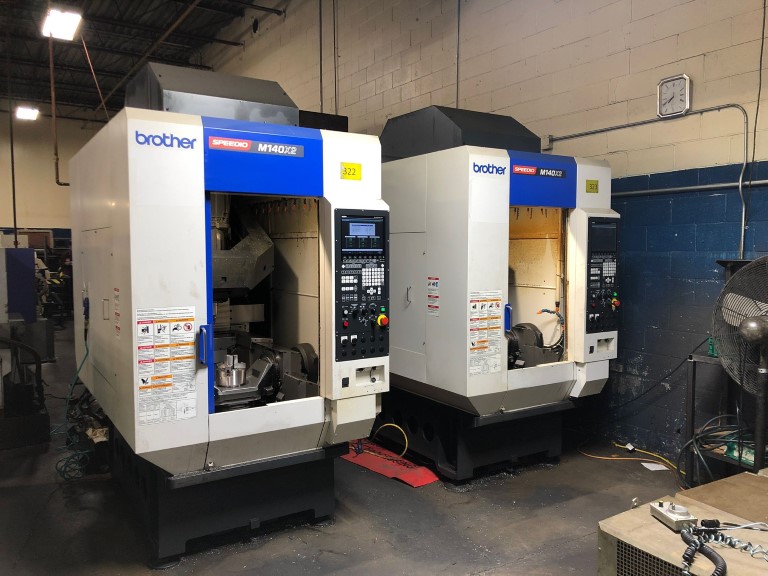

- Two (2) Machnes available
|
